Tv Konka mati tidak bisa hidup bunyi tik tik

 Halo apa kabar rekan2 kali ini saya mau berbagi tips perbaikan pesawat televisi merk konka ya, tv ini lumayan jadul sih dengan keluhan mati total ya .

langsung saja saya buka tutupnya saya nyalakan lagi  ternyata tv tegangan masuk dan berbunyi jedag jedeg gitu ya...trus saya matikan ternyata elco besar bagian primer masih menyimpan muatan walaupun sudah dimatikan ini berarti ada yang short dibagian primer atau sekunder

seperti ini pcbnya :

setelah saya telusuri ternyata short ada bagian flyback yaitu yang ketegangan b+ short dengan ground

alhasil bagian primer bunyi tik tik tidak mau start seperti ini flybacknya dengan seri bsc25 n2804

namun terjadi kendala dalam sparepart disini agak susah ya carinya hampir tidak ada  waduh gimana nih..setelah saya cari 2 distock sparepartnya nemu kode flyback bsc25 KONKA langsung aja saya samakan kakinya ternyata mirip dan saya pasang ternyata bisa ..mayan nih ..sperti ini flybacknya

oke sekian aja kesimpulanya flybacknya ga harus sama yang penting susunan kaki sama dan untuk merk tv yang sama oke terimakasih

TV LG TABUNG LAYAR HANYA 1 GARIS MENDATAR

Oke sobat kali ini saya dapet servisan tv LG  dengan keluhan hanya layar  1 garis mendatar ..seperti ini sob tampilanya;

Langsung saja saya tebak kerusakan ada bagian vertikal ini..langsung kubongkar tv ini saya cek bagian vertikal icnya seperti ini sobat;

Saya cek tegangan kaki IC vertikal normal semua..hmm apalagi nih kerusakannya pikirku...tegangan semua bagus.

Lilitan home juga normal..

Eh ladalah saya amati lagi dibagian kaki soket yang menuju kumparan yoke solderanya agak kendor tapi harus cermat juga sih soalnya gak keliatan  banget

Ini dia:

Oke langsung aja saya solder bagian itu..

Mak cling gambar langsung normal:

Bayaran lagi sob hehe...oke sekian aja..

TV SAMSUNG LAYAR GELAP DAN BERGARIS

Tv samsung dengan problem layar gelap dan bergaris ,menurut yang empunya tv  ini sempat mengeluarkan asap dan berbau gosong terus gambar cuma gelap dan kadang muncul garis

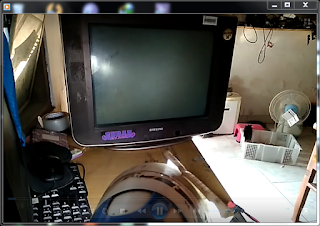

seperti ini tvnya:

langsung saja saya bongkar tvnya saya bersihkan debunya saya cek ternyata memang ada yang terbakar capasitornya letaknya di c499 .sempat bingung menentukan nilai capsitor yang telah berubah menjadi arang hehe ...setelah ketemu ternyata nilainya cukup besar yaitu 470n/100v ..

disini letak elconya:

langsung saja saya ganti kapasitor tersebut dan juga saya cek elco di bagian vertikal ada yang kering bernilai 220uf/25v dan bagian sekunder tegangan disini letak nya :

setelah pergantian part tersebut langsung saya nyalakan ,dan tv bisa nyala lagi dengan baik dan gambar normal ,terimakasih..😆

Macam macam data eeprom tv tabung ponyprog

  kumpulan firmware tv tabung untuk mengatasi data error /korup pada tvc tabung,yang mana apabila diganti ic memory baru pasti kosong dan pesawat tv tidak normal/tidak mau nyala.

berbagai merek tv ini berformat e2p
untuk  programernya bisa pakai ini ponyprog 2000 seperti ini tampilan softwarenya :

dan untuk devicenya tancapkan pada port serial komputer seperti ini :

berikut macam2 firmware tv tabung /LED  masih sedikit tapi siapa tau bermanfaat:

 dan juga untuk file berformat BIN harus pakai software CH341

1.PANASONIC TC 5188DM IC AN5192K -MN1528111TJS.e2p

2.PANASONIC TC14V33 IC AN5192K & MN152811TZX.e2p
 3.SAMSUNG CB2039Z IC M52777SP -SZM 139M 3.e2p
4.SHARP 20S20B IC TB1226DN.e2p
5.AKIRA CT-14NS9CP.e2p
6.PANASONIC TC-5188XF.e2p
7.ELTRA -C1403 IC 78610.e2p
8.PANASONIC TC14P10B.e2p
9.VISONIC LC863328A #LA76810A.e2p
10.TV CINA IC LA76810A& LC863320A.e2p
11.SHARP 14S20.e2p
12.Advance tv.e2p
13.TV CINA IC LC863532C (55L1) & LA76810A.e2p
14.AKARI IC-14B78V.e2p
15.TCL 1497S IC 8823CRNG5JB3 FBCK JF0501-1914.e2p

16.TV SAFIRA 14 INCH.e2p

17.DEVATEC IC 8893CSCNG7F76.e2p
18.TV CINA SAFIRA IC TUNGGAL.e2p
19.AKARI IC 21M77V ICLA76810A PTCS0300201.e2p

20.TV CHANGHONG 21BS32EA.e2p

21. CINA MULTIMAX 1IC.e2p

22. AGATRON 14'' TMP8873CSCNG6PR6 (SUPAN).e2p

23. TV CINA IC 8893CSCNG7F76.e2p

24. AKARI IC 20S88N.e2p

25. SAMSUNG CS-21K30ML.e2p

26.SAMSUNG CS 29Z75MN IC VCT49X3F.e2p

27.SAMSUNG CB-21MI6ML.e2p

28.POLYTRON PS 52UV03MG IC HBT-03 001G.e2p

29.POLYTRON PS 14M62E IC R2J10172HA.e2p

30.POLYTRON PN52UP123 ICHBT 00-001G FB BSC23-0223N.e2p

31.POLYTRON PS52UM29.e2p

32.POLYTRON PS 52UV03MG IC HBT-03 001G.e2p

33.POLYTRON PS 14M62E IC R2J10172HA.e2p

cara perbaiki tv sharp suara kecil gambar normal

Dapat Servisan tv sharp dengan keluhan gambar normal  namun suara kecil walaupun sudah seting vol ke maksimal. Oh iya ini tv menggunakan ic chroma tda9381ps.

Seperti ini mesinya;

Dan menggunakan ic sound tda 7056a, setelah saya telusuri bagian input suara ic tda7056a ada pada pin 3 yang terhubung ke pin 44 ic tda9381ps. Ternyata kerusakan terletak pada c 317 10uf/16v yang mengering...(saya beri tanda panah) Langsung saya ganti yang baru dan saya nyalakan langsung normal deh seperti ini letak kapasitor nya

Salam sejahtera sampai jumpa😊

tv sharp protek

Kali dapet servisan tv sharp tabung dengan keluhan hidup sebentar trus mati lagi.. Ini sharp type amoa.. Sperti ini tvnya

Langsung saja saya buka Mesinya saya bersihkan pakai kuas pcbnya saya cek solderannya ternyata masih bagus..

Oh iya tv  ini menggunakan  2 ic yaitu ixv226wj dan m61260 seperti ini

Untuk melumpuhkan protek utama ic ini cukup melepas jumper j320 dan tv akan menyala tapi dengan kondisi tidak beres

Setelah saya lepas tv bisa nyala normal dan mulai kelihatan bagian yang bermasalah yaitu tv menyala putih terang bergaris.

Lgsng saja saya cek bagian tegangan 180v bagian rgb dan ketemu penyebab tv protek yaitu c 604 elco 22uf/250v keadaan rusak alias kering.. Langsung saja saya ganti dan jreng tv langsung normal.. Hehe

Seperti ini elconya
